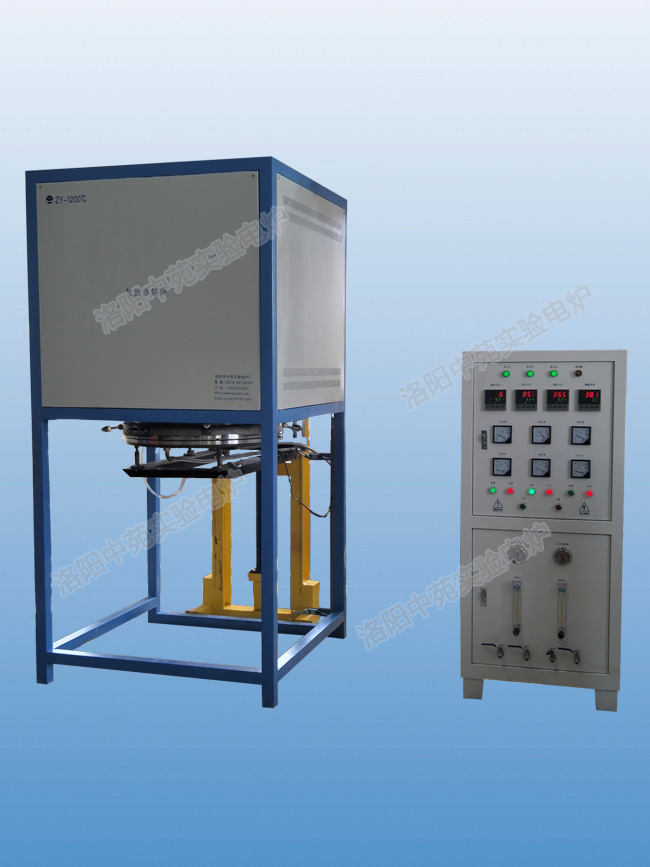

真空氣氛升降爐
真空氣氛升降爐
產品簡介
箱式氣氛爐系列是一款臥式真空氣氛箱式爐，也可叫無氧退火爐，或者真空氣氛燒結爐，專門設計用于對物料在真空狀態并通一定氣氛（如惰性氣體等）環境下進行燒結，高溫度可以達到1800℃。此款真空爐采用氧化鋁纖維作為爐膛材料，以硅鉬棒或者硅碳棒為加熱元件，爐體設計是爐膛具有較好的真空密封性，爐體上安裝有氣體控制系統。
產品特點
1、 爐體采用雙層爐殼結構，爐體采用10mm鋼板加工而成，碳鋼外殼，由專業壓力容器工廠焊接，保障了焊縫氣密性，無沙眼、斷紋等漏氣點，安全可靠，符合國家標準多種安全防護設計，安全性能好。
2、 發熱體采用高溫加熱元件，可承受負荷大，穩定且使用壽命長，為確保安全使用，采用全銅隔離式變壓器
3、 升溫速度快，從室溫升到1600攝氏度，一般需要60-90分鐘
4、 控溫精度高，沖溫小，具有溫度補償和溫度校正功能，精度為±1℃
5、 采用進口控溫儀表，具有程序功能，可設定升溫曲線，可編2組16個程序段
6、 一體式結構，可減少使用空間，出色的外觀設計，美觀、大方
7、 電子元器件均采用知名廠家產品，帶有漏電保護功能，安全可靠
8、 本機對工作過程中的超溫會發出報警信號，并自動完成保護動作
9、可以通氫氣、氬氣、氮氣等其他惰性氣體，并能預抽真空，真空度可以達到-0.1MPa，（可定做1Pa，-1Pa，-0.01Pa等），玻璃轉子流量計和進出口管道等
10、爐門為側開方式，從左往右爐門及爐頂由不銹鋼擠壓式密封，爐門及爐頂配備循環水冷系統，爐體上有進氣口、出氣口、抽真空口。
11、根據要求，制成雙層水冷爐殼，保護密封硅膠墊圈的同時，輔助加快冷卻速度。
12、爐門密封采用20mm厚線切割法蘭，鑲嵌O型硅膠圈，不銹鋼手輪鎖緊。
13、選配大屏幕無紙記錄儀，實現對升溫曲線的實時記錄，并帶有存儲卡可對實驗數據進行分析和打印
14、溫度類別：1000℃ 1200℃ 1400℃ 1600℃ 1700℃ 1800℃ 六種。
溫度 | 1000-1200℃ | 1400℃ | 1600℃ | 1700℃ |
電壓AC | 220V/380V | 220V/380V | 220V/380V | 220V/380V |
長期工作溫度 | 1200℃ | 1350℃ | 1550℃ | 165O℃ |
控溫精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ |
爐內溫場均勻度 | ±1℃(根據加熱室大小而定) 要求更高時可采用多點控溫 | ±1℃(根據加熱室大小而定) 要求更高時可采用多點控溫 | ±1℃(根據加熱室大小而定) 要求更高時可采用多點控溫 | ±1℃(根據加熱室大小而定) 要求更高時可采用多點控溫 |
測溫元件及測溫范圍 | 熱電偶分度號K,測溫范圍0-1320度 | 鉑銠鉑 S 測溫范圍0-1620℃ | 鉑銠鉑 B 測溫范圍0-1820℃ | 鉑銠鉑 B 測溫范圍0-1820℃ |
編程曲線段數 | 16段，32段，40段可選 | 16段，32段，40段可選 | 16段，32段，40段可選 | 16段，32段，40段可選 |
升溫速率 | 1℃/h至40℃/min可調 | 1℃/h至40℃/min可調 | 1℃/h至40℃/min可調 | 1℃/h至40℃/min可調 |
發熱元件 | 硅碳棒 | 硅碳棒 | 1800型硅鉬棒 | 1800型硅鉬棒/鎢絲/石墨 |
發熱元件安裝位置及方式 | 垂直安裝于爐膛兩側 | 垂直安裝于爐膛兩側 | 垂直安裝于爐膛兩側 | 垂直安裝于爐膛兩側 |
耐火材料 | 高純氧化鋁含鋯纖維板 | 進口高純氧化鋁纖維板 | 進口摩根輕質材料 | 進口高純摩根輕質材料 |
冷卻結構 | 雙層爐殼，風冷+水冷 | 雙層爐殼，風冷+水冷 | 雙層爐殼，風冷+水冷 | 雙層爐殼，風冷+水冷 |
壓力檢測 | 正壓、負壓雙指示指針壓力表一個（可選數顯真空計等） | 正壓、負壓雙指示指針壓力表一個（可選數顯真空計等） | 正壓、負壓雙指示指針壓力表一個（可選數顯真空計等） | 正壓、負壓雙指示指針壓力表一個（可選數顯真空計等） |
冷卻部位 | 爐門、爐口、爐頂 | 爐門、爐口、爐頂 | 爐門、爐口、爐頂 | 爐門、爐口、爐頂 |
真空值（真空表） | -0.1MPa | -0.1MPa | -0.1MPa | -0.1MPa |
可通氣氛 | 氫氣、氮氣、氬氣、一氧化碳、氧氣等 | 氫氣、氮氣、氬氣、一氧化碳、氧氣等 | 氫氣、氮氣、氬氣、一氧化碳、氧氣等 | 氫氣、氮氣、氬氣、一氧化碳、氧氣等 |
爐體溫度 | ≤45度 | ≤45度 | ≤45度 | ≤45度 |
計算機接口 | RS485 RS232 USB | RS485 RS232 USB | RS485 RS232 USB | RS485 RS232 USB |
保修范圍及期限 | 電爐免費保修一年，發熱元件不保修 | |||
客戶選配 | 1.坩堝、匣缽、剛玉爐墊板/碳化硅墊板 2.RS485通訊、計算機控制軟件及硬件 3.觸摸屏控制溫度控制器 4.無紙記錄儀 5.耗材：發熱元件，測溫原件 | |||
爐膛尺寸可根據客戶要求定制！
爐膛有效使用尺寸mm | 電壓v | 功率kw | 控制精度 |
200×150×150 | 220/380 | 4 | ±1 |
200×200×200 | 220/380 | 6 | ±1 |
300×200×200 | 220/380 | 8 | ±1 |
300×300×300 | 220/380 | 10 | ±1 |
400×300×300 | 220/380 | 12 | ±1 |
500×300×200 | 220/380 | 15 | ±1 |
500×300×300 | 380 | 18 | ±1 |
500×500×500 | 380 | 25 | ±1 |
800×500×500 | 380 | 40 | ±1 |
1200×500×500 | 380 | 85 | ±1 |
1200×800×800 | 380 | 110 | ±1 |
